Висока - вградена в вградена дънна платка, поддържаща няколко поколения процесори на Core Intel
This 170×170mm embedded motherboard supports Intel Core i3/i5/i7 low-power processors (up to the i7-10510U) from the 8th/10th generation, features integrated HD Graphics, and supports dual HDMI or HDMI+VGA outputs at up to 3840×2160@60Hz, with either synchronous или асинхронен дисплей. Той също така предлага двойно Gigabit Ethernet (поддържащ Wake - на - LAN и PXE), четири USB 3.0 порта, до четири USB 2.0 порта и шест COM порта (с опция RS232/485/422), отговарящи на нуждите от нуждите на индустриалната оборудване и високо - предаване на данни. За съхранение той поддържа SATA 3.0 и M.2 NVME/NGFF интерфейси, с слотове M.2 E и B ключове, запазени за Wi-Fi/Bluetooth или 4G/5G модули за разширяване. Дънната платка разполага и с таймер за пазач, GPIO, аудио и вентилаторни конектори, което го прави подходящ за индустриална автоматизация, информационни терминали, мрежови комуникации и мултимедийни приложения. Цялата дъска отговаря на регламентите CE, FCC и ROHS, съвместима е с Windows 10/11 и Linux системи и работи стабилно в среда от 0 градуса до 50 градуса.
Спецификации и параметри
|
процесор |
Процесор |
Intel I7-8565U, IntelCore 8/10 代 i3/i5/i7 процесор I3-8145U/ I5-8265U / I7-8565U,I3-10110U/ I5-10210U / I7-10510U Незадължително |
|
Чипсет |
Intel® Soc |
|
|
BIOS |
Ami 32mbit, поддръжка за стартиране от без диск система, събудете - на - LAN, захранване и стартиране, функции като Watch Dogs Dogs |
|
|
памет |
капацитет |
4GB 2 × ddr 4 2133/2400 MHz памет, Max.32GB |
|
Магазин |
Капацитет на SATA М.2 Капацитет |
1 × SATA 3.0 1 ×*M.2 (NVME/NGFF) |
|
дисплей |
Чипсет изход |
CPU интегрирана графика HD графика 1 × LVDS 2 × HDMI (максимална поддържана резолюция: 3840x 2160 60 Hz) Поддържа синхронен или асинхронен дисплей |
|
Интернет |
Чип Събудете - на - lan |
2 × 10/100/1000m (RJ45 LAN) Поддържа мрежово събуждане - нагоре, PXE функционалност |
|
I/O |
Аудио Hdmi USB 3.0 RJ45 DC |
1 × аудио 2 × HDMI (i (HDMI2 може да бъде променен VGA)) 4 × USB3.0 2 × RJ45 (RTL8111 H Gigabit мрежова карта) 1 × DC 12V |
|
Бордови функции |
Com порт USB2.0 LVDS VGA M.2 Сата M2E M2B GPIO Fp Cpufan TPM Spkcon Sysfan слот за разширяване |
6 x COM портове (COM1-2 Поддръжка RS232/485/422, COM3-6 Поддръжка RS232) Поддържа до 4 x USB 2.0 1 × LVDS 1 × VGA 1 × M.2 (NVME/NGFF) 1 × SATA 1 × M2E (WiFi/Bluetooth) 1×M2B(4G/5G) 1 × GPIO 1 × fp 1 × cpufan 1 × tpm 1 × spkcon 1 × sysfan 1 пълен - дължина mini - PCIe слот (поддържа 4G модул/wifi/Bluetooth), 1 EIO експансионно порт |
|
Захранване |
Вход Мощност |
DC Jack 12V, Phoenix Terminal 2pin Power Power 60W |
|
Таймер за наблюдение |
Изход Интервал |
Прекъсване, рестартиране на системата Интервал от време на ниво 255 |
|
Физически параметри |
Размери |
170 мм (l) x 170mm (w) |
|
Околна среда |
Температура Влажност |
Работна температура: 0 градуса до 50 градуса, температура на съхранение: -20 градуса до 70 градуса, влажност: 5% до 90%, без кондензация |
|
Операционна система |
Версия |
Windows 10/ Windows 11/ Linux |
Информация за поръчка
|
модел на продажби |
обяснете |
|
AOS - mmwui26m |
CPU: I3-8145U / I3-10110U |
|
AOS - mmwuf26m |
CPU: I5-8265U / I5-10210U |
|
AOS - mmwuj26m |
Процесор: I7-8565U / I7-10510U |

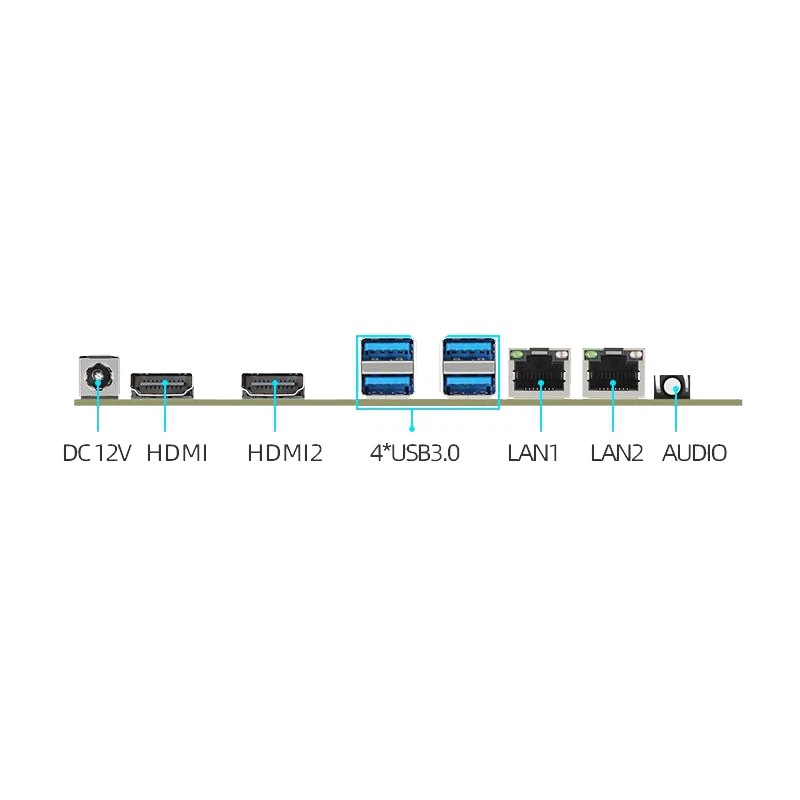

Диаграма на дисплея
области на кандидатстване
Подходящ за образование, ресторанти, хотели, търговски центрове, срещи на компанията, правителствена прозрачност и други области.
